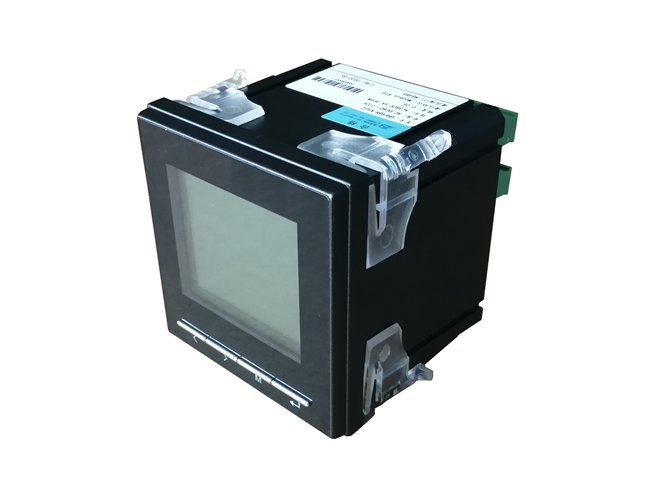

1、概述

UHE-PW系列多功能电力仪表按照IEC标准设计，内部采用进口工业级处理器，处理速度快、电磁抗干扰能力强，具有高精度测量和计量功能，可测量所有的常用电力参数，如三相电流、电压、有功、无功功率等，并具有电能计量，需量记录等功能，同时并具备完善的通讯功能，支持多路DI、DO、AO。

适用于实时电力监控系统，广泛应用于工业、建筑、民用供电系统中。

2、产品特点

0.2S级高精度计量

需量功能

通讯功能

液晶显示

谐波分析

简易安装

3、型号说明

UHE 公司代号

PW 多功能电力仪表代号

9/7 9：开孔91*91mm/7:67*67mm

功能代号 Z：全电量+电力质量+统计记录，H：全电量+电力质量

增选功能

4、技术指标

系统 三相三线、三相四线

电压 额定值：AC100V 、AC400V，过负荷：持续1.2Un,瞬时2Un/1min,功耗≤0.2VA

电流 额定值：AC1A、5A，过负荷：持续2In,瞬时10In/5s,功耗≤0.2VA

频率 45～65Hz

通信 RS485接口，Modbus-RTU协议，波特率默认为9600bps

开关量输入 干接点（内置电源），光耦隔离

开出量输出 触点容量AC250V/5A,DC30V/5A

模拟量输出 4-20mA可编程，负载能力≤500Ω

测量精度 电流、电压：0.1级，有功电能：0.2S级

防护等级 IP64（面框）

工作电源 AC`/DC80～270V

功耗 ≤5VA

工作环境 温度-15℃～50℃，相对湿度≤93%RH，海拔≤2500m

存储温度 -20℃～70℃

绝缘 输入、输出端子对壳电阻≥100MΩ

耐压 电源、输入、输出≥2kv

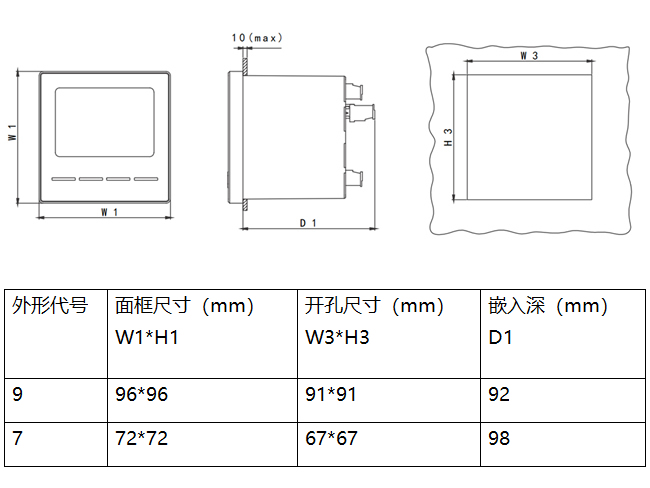

5、开孔尺寸

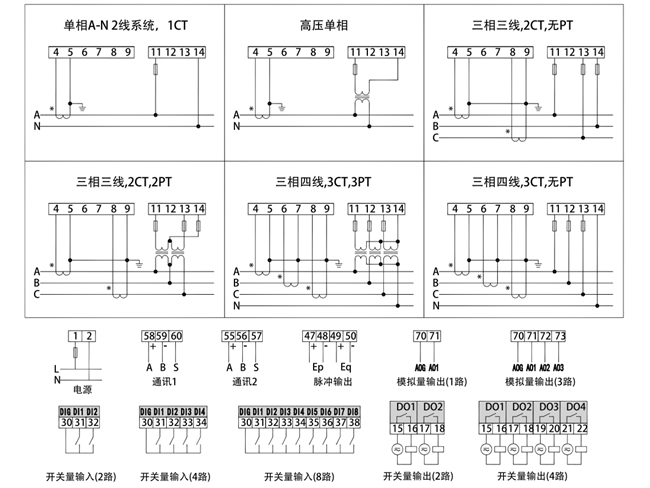

6、典型接线
